OPC UA란 무엇인가 ㅡ 개발자의 시선으로 정리한 산업 자동화 표준

들어가며

지난번 OPC UA에서 인증서를 관리하는 기능을 개발하면서,

산업용 Device에서 인증서를 어떻게 다루는지에 대해 공부할 기회가 있었다.



두 달이 지난 시점에서, 산업 자동화 시스템의 표준으로 자리 잡은 OPC UA에 대한 내용을 정리해 보려 한다.

나는 약 한 달간 2022년 6월에 발간된 <OPC UA 기술> 책을 중심으로 공부했다.
어드레스 스페이스 모델, 표준 정보 모델, 도메인 특화 정보 모델과 같은 핵심  개념을 익히고,
실제 구현을 목표로 전체 아키텍처를 살펴보는 데 집중했다.
https://blog.aladin.co.kr/Bbird/16907600

https://prejudice.tistory.com/9

산업용 제어 장치에서의 인증서 처리와 OPC UA 보안 이해하기

---

OPC UA의 탄생 배경

OPC UA의 출발점에는 산업 자동화 환경의 변화가 있다.



1990년대 후반 공장 자동화가 확산되면서 PLC, DCS, SCADA 등의 인터페이스를 통합하려는 시도가 이어졌고,

그 결과 OPC Classic이 등장했다.



당시 산업 현장은 Windows 기반 환경이 주를 이루고 있었기 때문에, OPC Classic은 COM/DCOM 기반으로 개발됐다.

이로 인해 네트워크 확장성과 플랫폼 독립성 측면에서 분명한 한계가 존재했다.



이후 공장의 원격화, 대규모 데이터 수집, AI 기반 분석 등 산업 환경이 변화하면서, 기존 구조로는 요구사항을 충족하기 어려워졌다.

이에  *OPC Foundation은 기존 OPC Classic과의 호환성에 얽매이지 않고,

플랫폼 독립성과 보안을 전제로 한 새로운 표준으로 OPC UA를 설계했다.

*OPC Foundation은 OPC UA 표준을 개발·관리하는 비영리 재단으로, 기술 문서화, OPC UA Library 제공, OPC 인증 프로그램 운영 등을 통해 생태계 확산을 지원한다.

---

OPC UA란 무엇인가?

OPC UA는 산업 공장을 구성하는 장치들이 소통하는 시스템이다.

현대의 공장은 HMI, SCADA, PLC, Sensor 등 다양한 장비와 운영체제(Linux, Windows, RTOS)가 복잡하게 연결되어 있다.

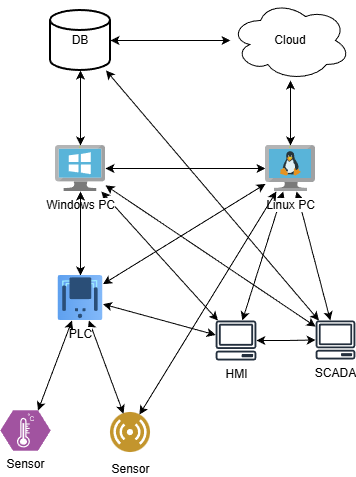

다양하게 연결된 공장 통신 예시



예를 들어 그림과 같은 환경에서 Linux SW를 개발한다고 가정하면,

각 장비에 맞는 통신 드라이버를 개별적으로 구현해야 한다.



하지만 모든 장비가 OPC UA를 지원한다면, 하나의 표준 인터페이스를 통해 시스템을 통합할 수 있다.

이는 시스템 구조를 단순화하고 유지보수 비용을 크게 줄여준다.

---

OPC UA Stack 구조

또 그림을 보면 Linux와 Windows는 다른 OS이며

Sensor와 HMI, SCADA와 같은 장비는 통신 프로토콜이 다를 수 있다는 것을 유추할 수 있다.

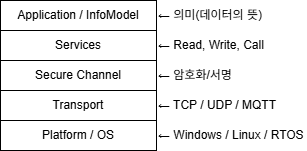

OPC UA Stack (계층구조)



그림과 같이, OPC UA는 OS, 네트워크, 보안 레이어를 명확히 분리한 계층 구조를 가진다.

이 구조 덕분에 특정 운영체제나 통신 방식에 종속되지 않는 플랫폼 독립성을 확보할 수 있다.



또한 환경에 따라 Stack 구성을 선택하거나 변경할 수 있어,

성능 요구사항이 서로 다른 임베디드 환경에서도 유연하게 대응할 수 있다.



요약하면 OPC UA Stack은

플랫폼 독립성, 보안, 확장성을 동시에 만족시키기 위해 계층을 명확히 분리한 구조라고 볼 수 있다.

이러한 특성 덕분에 OPC UA는 Indurstry 4.0 시대의 핵심 표준으로 자리 잡았다.

---

OPC UA는 단순한 프로토콜이 아니다

처음 OPC UA를 접했을 때는 단순한 산업용 통신 프로토콜로 생각하기 쉽다.

하지만 실제로는 그보다 훨씬 더 넓은 범위의 개념을 담고 있다.



OPC UA는 통신뿐 아니라 다음과 같은 요소들을 표준화하고, 시스템을 훨씬 일관적으로 볼 수 있다.

• 데이터가 관리되는 구조
• 데이터를 표현하는 방법
• 보안 정보
• 요청 및 응답 과정
• 내부적으로 동작하는 방법

이를 OPC UA관점에서 정리하면 다음과 같다.

• 데이터 구조 → 어드레스 스페이스 모델
• 데이터를 표현 → 표준 정보 모델, 도메인 특화 정보 모델
• 보안 → 인증 / 보안 프로토콜
• 통신 패턴 → Server-Client 패턴, Chain Server 패턴, Server-Server 패턴
• 내부 동작 → Pub-Sub 구조, 이벤트 및 메시지 기반 처리 구조

이처럼 OPC UA는 개념 모델부터 실제 구현 방식까지 포괄하는 시스템적 표준이다.



물론 학습해야 할 범위가 넓고 구조가 무겁다는 단점도 존재한다.

그럼에도 불구하고 높은 보안성을 요구하는 Factory Automation 시장동향, 산업용 Device 간의 운용성은

공장 자동화 산업 수요와 일치하는 큰 장점이다.

---

회고 ㅡ 개발자의 시선으로 본 OPC UA

Embedded 개발자의 관점에서 보면 OPC UA는 한 번 잘 만들어두면 모든 장비와 연결할 수 있는 강력한 인터페이스다.



로컬 데이터를 어드레스 스페이스 모델에 맞게 변환해야 하고,

인증서 기반 보안을 구현하기 위해 관련 프로토콜을 공부해야 하는 부담은 있다.



하지만 OPC Foundation에서 공식 Client/Server 라이브러리를 제공하고 있어, 초기 진입 장벽은 생각보다 높지 않다.



완성된 소프트웨어는 OPC Foundation이 운영하는 OPC UA Compliance Certification 프로그램을 통해 인증을 받을 수 있다.

아직 직접 경험해 보지는 못했지만, 임베디드 개발자로서 내가 만든 제품에 OPC UA 인증 마크가 붙는 순간은 꽤 감동적인 순간일 것 같다.



산업 표준을 책을 통해 공부한 적은 처음인데, 선배 공학도들의 깊이 생각한 아이디어를 배우고

OPC Foundation에서 실제 운영되는 시스템을 보면서 공부할 수 있어 재밌었다.

부족한 부분이나 더 궁금한 주제가 있다면 댓글로 남겨주세요.
직접 공부해서 다음 글로 정리해 보려고 합니다.
