HW USB 동글 보안 시스템 구축하기 - Sentinel EMS 프로비저닝 실무

들어가며

지난 글에서 USB 동글 보안 원리를 학습하고, Sentinel 동글 솔루션의 구조를 분석했다.

이번 글에서는 한 단계 더 나아가 실제 Sentinel USB 동글에 라이선스 정보를 저장해 보려고 한다.



최종 목표는 현재 개발 중인 Software PLC 시스템에 USB 동글 기반 라이선스 인증 기능을 추가하기 위함이다.

이전 글 : 2026.02.12 - [개발] - USB 동글 보안 시스템 동작 원리 ㅡ KeyLock 보안 스택

USB 동글 보안 시스템 동작 원리 ㅡ KeyLock 보안 스택

---

기존 동글 시스템 분석

개발을 시작하기 전에 기존 HMI 서비스에서 사용 중인 USB 동글 구조를 먼저 분석했다.

확인된 주요 특징은 다음과 같다.

• Feature ID = 1
• USB 동글 메모리에 Application 고유 데이터 저장

이를 기반으로 새로운 PLC 서비스용 동글 설계를 위해 다음과 같은 체크리스트를 작성했다.

• ☑ 기존 HMI용 USB와 호환성 유지
• ☑ PLC 서비스용 Feature ID = 2 사용
• ☑ Feature 1 + Feature 2가 함께 존재하면 HMI + PLC 통합 동글로 동작
• ☑ PLC 서비스만의 고유 데이터 저장

---

USB 동글 보안 설계

Sentinel에서 제공하는 hasp API를 분석한 뒤 최소 기능만 갖춘 구조로 클래스를 설계했다.

• License Manager : 실제 라이선스 로직 처리
• SentinelClient : Sentinel API호출 담당 및 동글 데이터 접근

Sentinel Client 클래스 설계를 통해 동글에 고유 데이터가 없다는 것을 확인했고, 바로 프로비저닝 구성으로 들어갈 수 있었다.

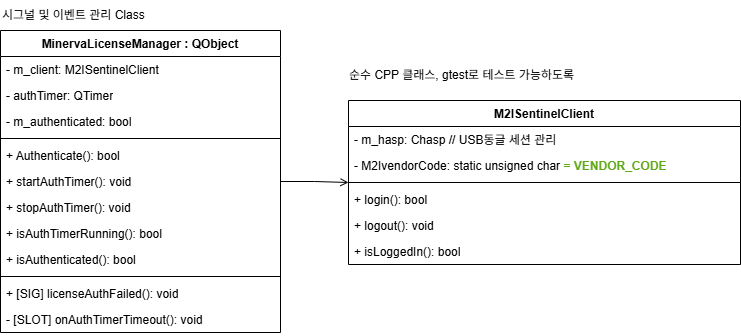

최소한의 기능만 갖춘 SentinelClient Class 설계

---

Sentinel EMS 프로비저닝 환경 구성

Sentinel은 USB 동글 관리 및 라이서스 발급을 위해

EMS(Entitlement Management System) 라는 웹 기반 관리 시스템을 제공한다.

EMS 설치 후 http://[ip]:8080/ems 주소로 접속할 수 있었다.

---

Feature 생성

먼저 PLC 서비스에서 사용할 Feature ID를 생성했다.

Catalog-Features-NewFeatur 버튼으로 Feature ID = 2 를 등록했다.

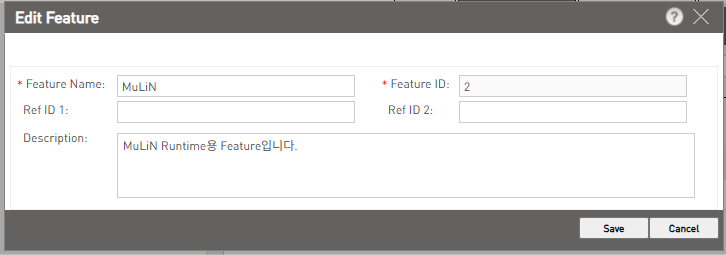

새로운 서비스로 사용할 Feature

*이미 상품화되어 사용중인 Feature가 있다면, 삭제 또는 수정에 주의하자.

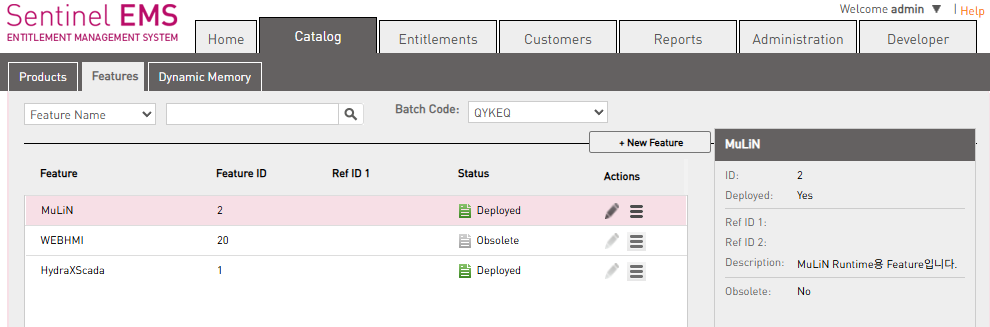

새로운 Feature가 추가된 상태

---

Dynamic Memory 생성

Sentinel USB 동글 메모리를 사용하는 방법은 두 가지가 있다.

• Fixed Memosy : 주소 기반으로 메모리를 직접 지정 (start address + size)
• Dynamic Memory : 파일 형태로 접근 (File ID 기반 접근)

기존 HMI 시스템은 Fixed Memory를 사용하고 있었지만 테스트를 위해 Dynamic Memory 방식을 사용해 보기로 했다.

Catalog-DynamicMemory-New Memory 를 선택하여  100 Bytes의 크기를 갖도록 생성했다.

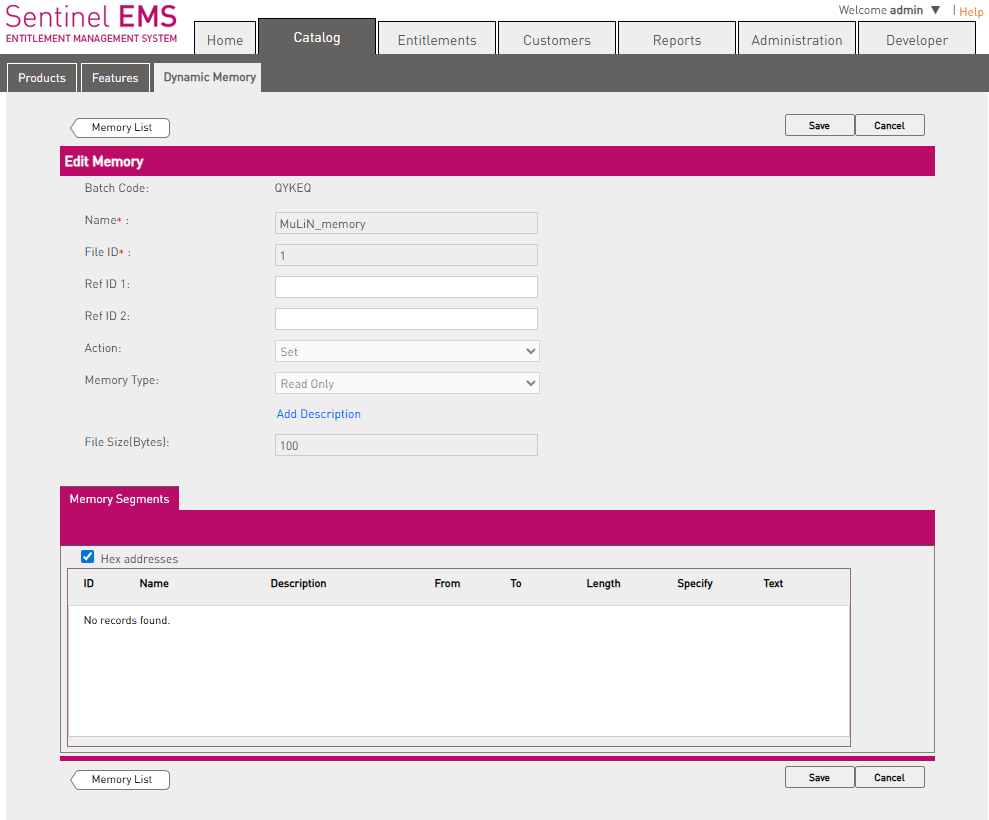

Dynamic Memory 생성 화면

---

Product 생성

Sentinel EMS에서 Product는 다음 요소를 포함하는 패키지 개념이다.

• Feature
• Memory
• License 정책

이번 PLC 시스템을 위해 MuLiN_Standard 라는 신규 Product를 생성했다.

여기에 조금전 생성한 Feature2 와 Dynamic Memory를 등록했다.

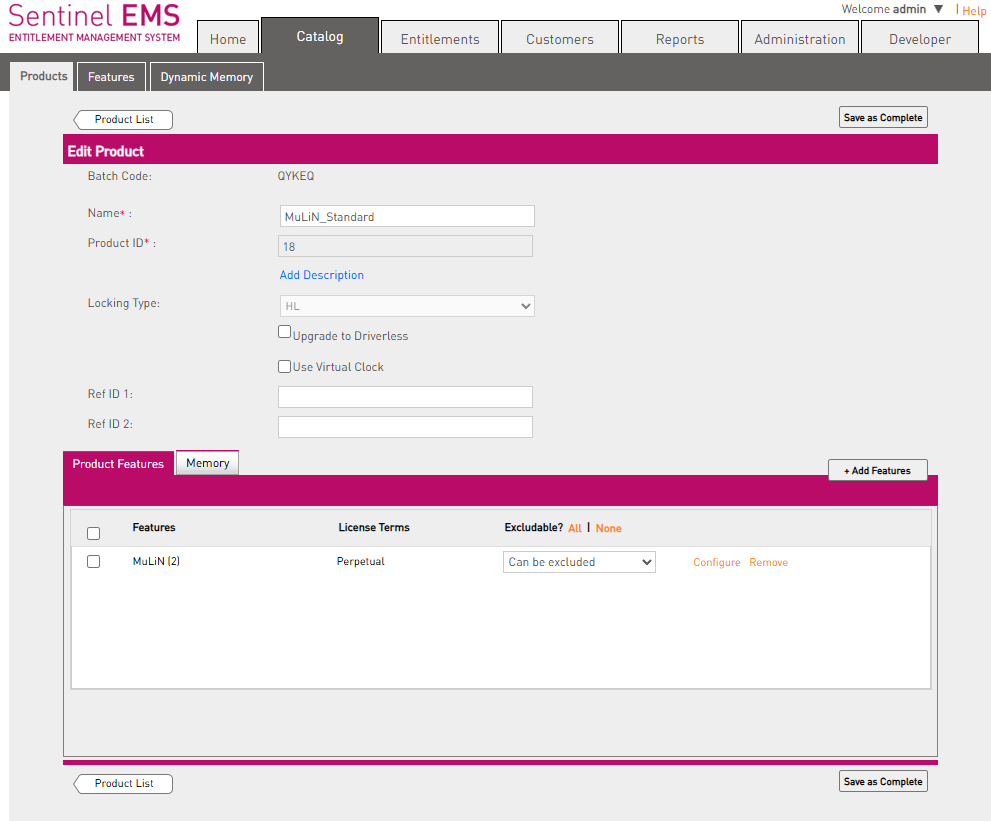

PLC Software용 Product 생성



Product 설계 시 패키지구성이 중요한데 동글을 따로 팔기 위해서는 각각의 Product를 가지도록 구성해야 한다.



예를 들어 ProductA = Word + PPT + Excel  로 구성할 경우, 각각의 제품을 USB로 제작할 수 없다.

따라서 각각의 제품을 팔기 위해서는 다음과 같이 구성한 뒤, USB 생산 과정에서 조합하는 방식이 좋다.

ProductA = Word,ProductB = PPT,ProductC = Excel

---

프로비저닝 버닝 작업

Entitlements 생성 (주문서)

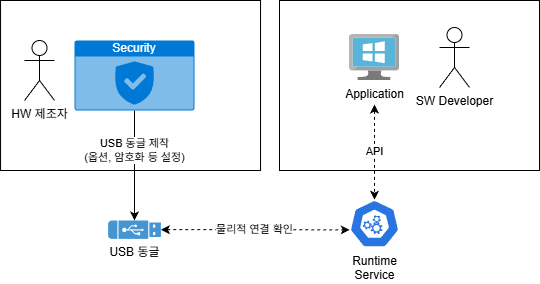

USB 동글 시스템



Sentinel에서는 실제 USB 동글 생산을 Entitlement (주문서) 단위로 관리한다.

즉 프로비저닝 환경구성이 끝났다면, 제조/운영 환경은 Entitlement 로 관리할 수 있다.

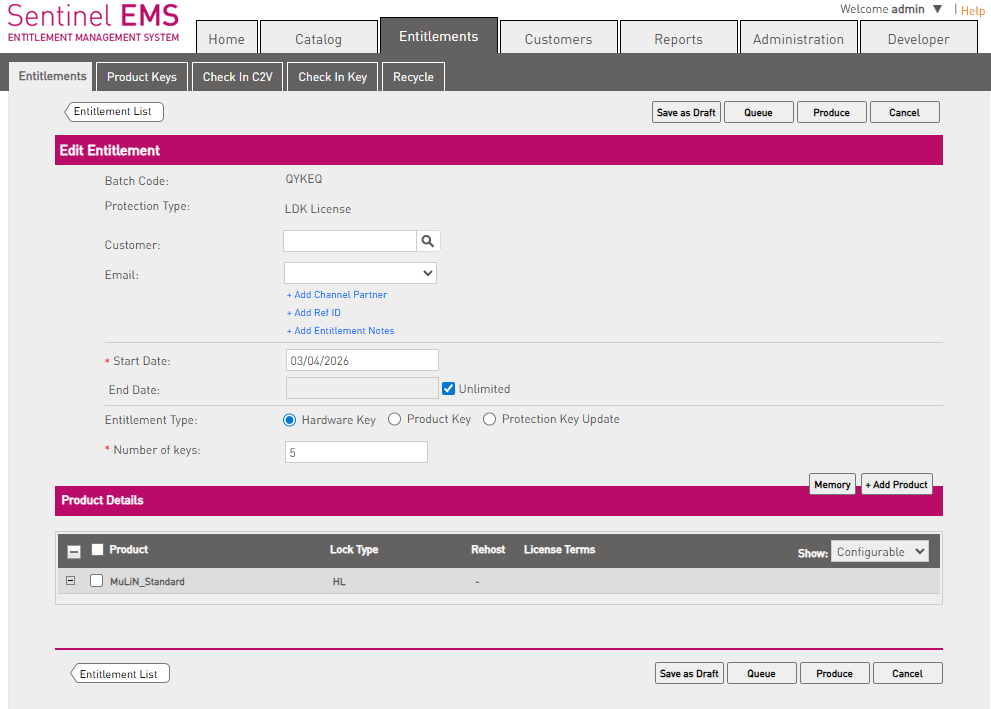

우선 Entitlement-Entitlements-New Entitlement 로 새 주문서를 생성하고,

Product Details탭에서 새로 만든 MuLiN_Standard Product를 추가하고 Produce로 주문서를 발행한다.

*기존에 있던 HMI 서비스 권한과 새로 만든 PLC 서비스 권한을 가진 USB제품을 다음과 같이 제작할 수 있다.
All-In-One USB = HMI Product + PLC Product
단, 두 Product 간 고정메모리 영역을 사용할 경우 데이터가 덮어써지지 않도록 주의해야 한다.

---

USB Burn 작업

주문서 생성 후 실제 USB 동글을 연결 하면

EMS에서 바로 Burn 작업을 진행할 수 있다.

예상치 못한 문제

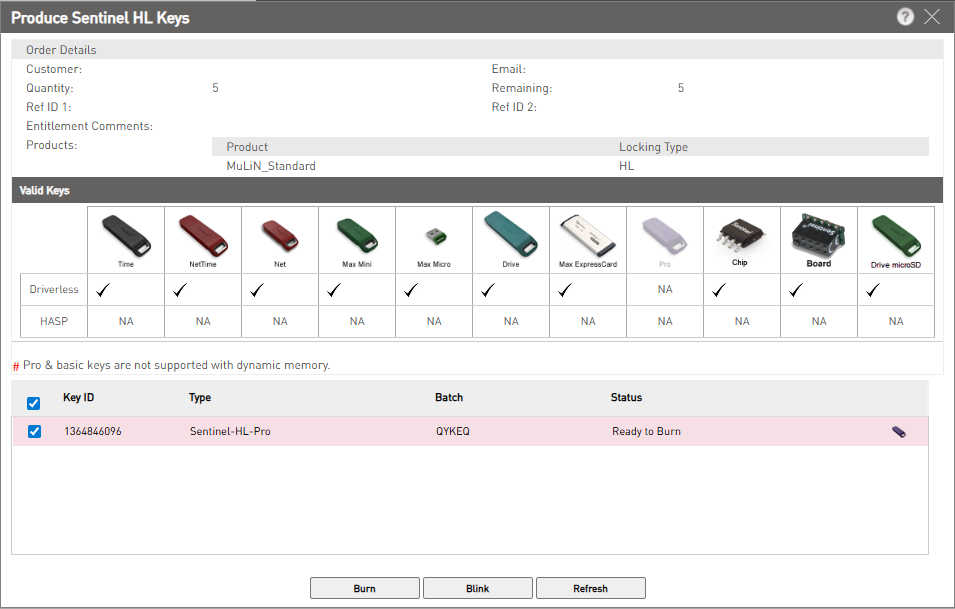

바로 Burn 작업을 진행했으나 회사에서 사용하는 HL Pro 동글 모델은 Dynamic Memory를 지원하지 않았다.
결국 임시로 메모리 기능 없이 Feature만 기록해 USB를 구웠다...

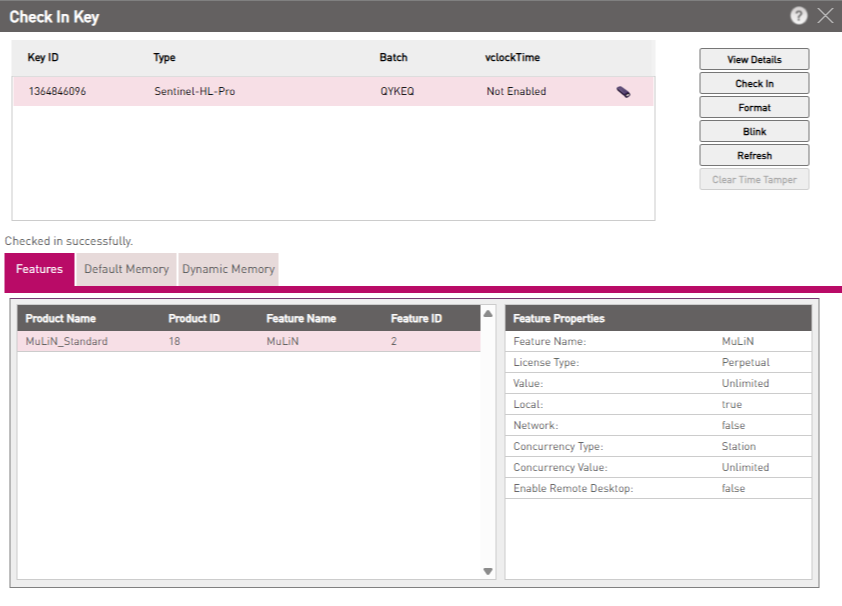

Entitlements-Check In Key-Check In 로 동글 정보(Feature, Memory)를 확인할 수 있다.

USB 동글에 구워진 MuLiN_Standard 정보

---

회고

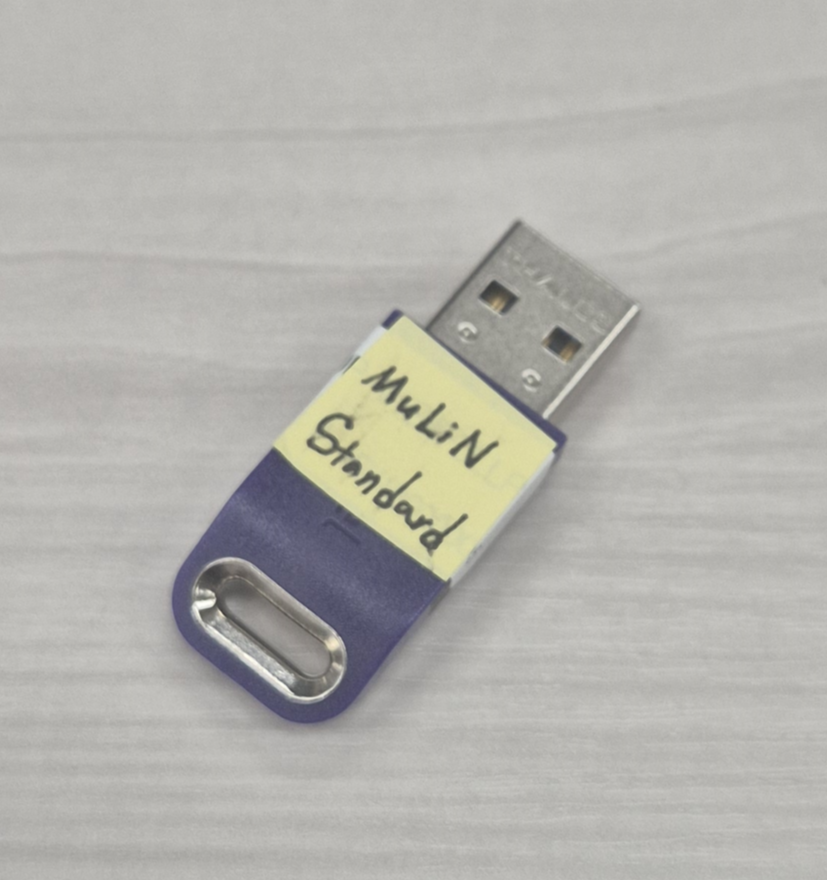

완성된 보안 USB 동글

이번 글에서는 Sentinel EMS를 사용해 USB 동글을 실제로 프로비저닝 하는 과정을 다뤘다.

이전 글에서 동글 보안 구조를 공부했기 때문에

Feature, Product, Entitlement 개념을 이해하는데 큰 도움이 되었다.



실무적으로 흥미로웠던 부분은

개발자가 어디까지 담당해야 하는지였다.

우리 회사의 경우, ERP 주문관리 및 USB제작은 생산팀이 담당하는데

이번 실습을 통해 개발 영역과 생산 영역의 경계를 이해할 수 있었다.



다음 글에서는 실제로 제작한 USB 동글을 이용 해

라이선스를 검증하는 C++ 클래스를 구현하는 과정을 정리해 보려고 한다.

부족한 부분이나 더 궁금한 주제가 있다면 댓글로 남겨주세요.
직접 공부해서 다음 글로 정리해 보려고 합니다.
